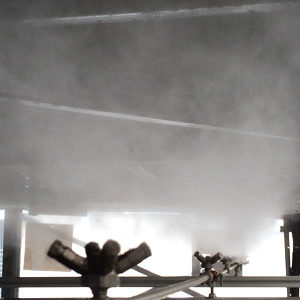

Hochdruck-Düsenlanzen zur Luftbefeuchtung im Raum installiert

Durch die feine Zerstäubung der AFT-MICROFOG Nebeldüsen, wird eine 100%ige Verdunstung gewärleistet.

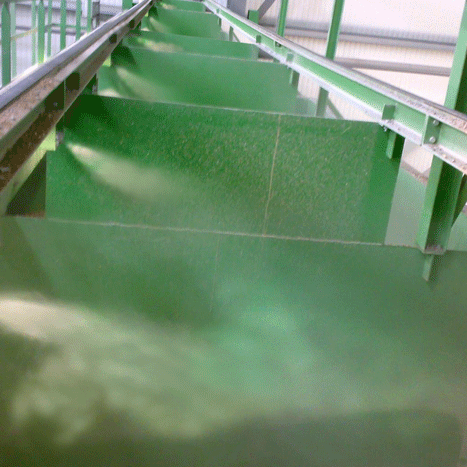

Ob in Lackierkabienen mit geringer Raumhöhe, zur Staubbindung in Prduktionshallen oder bei der Luftbefeuchtung in Lüftungsanlagen- HYLINE Düsenlanzen sind durch ihre Installationsart hochflexibel und ermöglichen eine problemlose Erweiterung oder Veränderung der Düsenaufteilung in ihrer Halle und Räumen.

Düsenstöcke

Düsenstöcke sind Edelstahlrohre oder Hochdruckschläuche, die in einem gewünschten Raster Düsen oder Düsenverteiler beinhalten. Das Installieren der Düsen kann auf unterschiedliche Arten umgesetzt werden:

  • Edelstahlrohr mit Schneidringverbinder.
  • Hochdruckschlauch wahlweise aus Polyamid oder Nylongeflecht.
  • Polyamid-Rohr mit Hochdruck-Steckverbinder.

Alle Verbindungsarten sind mindestens für 160 bar, maximal für 420 bar zugelassen und werden regelmässig durch unsere QM-Fachabteilung gegengeprüft.



Leitungsverbindungen werden benötigt, um die Düsenstöcke oder Nebelventilatoren an das Drucksystem der Hochdruckpumpe anschliessen zu können.

Hierfür können unterschiedliche Leitungsarten, bzw. Materialien eingesetzt werden:

Edelstahlleitung

Optimale Stabiliät und hervorragende hygienische Vorraussetzungen machen Edelstahl zu einem idealen Material in der Hochdrucktechnik. Die dazugehörigen V4A Verschraubungen können bequem und einfach verschraubt werden.

Nylon-Gewebeschlauch

Aus der Hydrauliktechnik bekanntes Leitungssytem mit Berstdrücken bis 690 bar bei optimaler Verlegbarkeit durch hochflexible und lebensmittelzugelassene Schlauchtechnik und Beschichtung. Diese Schläuche werden speziell für uns gefertigt und regelmässig geprüft.

Polyamid-Kunststoffschlauch

Kostengünstige, schnelle und einfache Art Leitungen zu verlegen. Die PA-Leitungen sind in 1/4″ und 3/8″ verfügbar und mit Schneidringverschraubungen und Steckverbindern kompatibel.

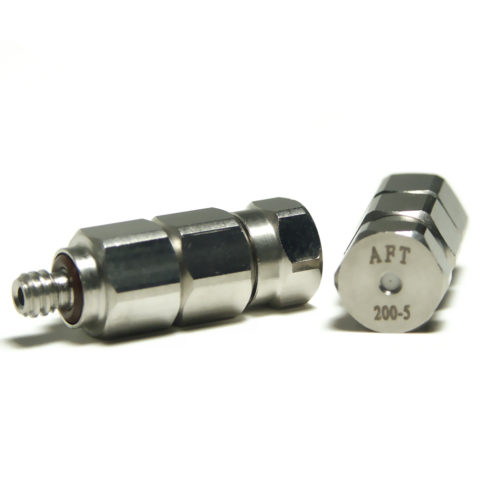

Feinstzerstäuber-keramik

Nebeldüse mit Zirkonia-Keramik-Sprüheinsatz

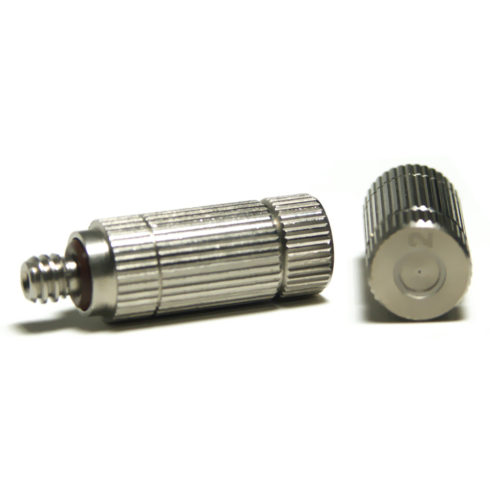

spraydüse-12-24

Nebeldüse aus Edelstahl

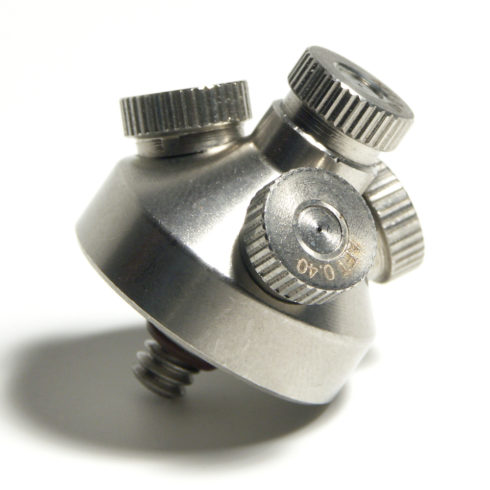

düsenverteiler-sprühkopf

Sprühkopf in diversen Ausführungen






Hochdruckverschraubung für Rohrleitungen

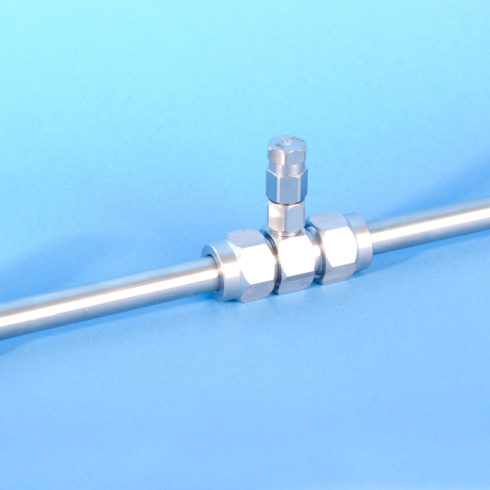

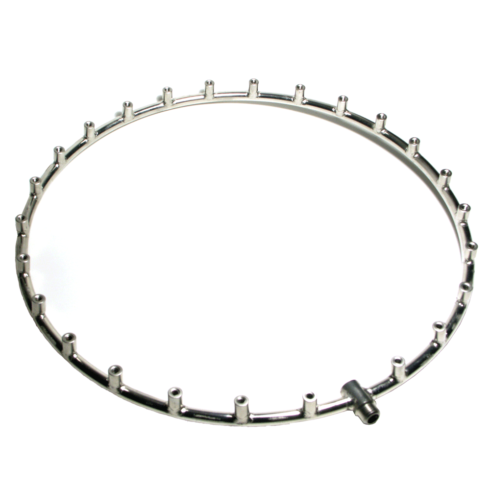

Düsenstock in Ringform

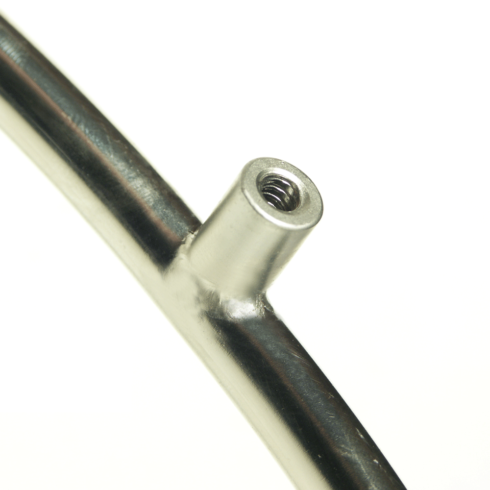

Verschweißt und polierter Düsenanschluß






Hochdruckschlauch flexibel mit diversen Verbindern

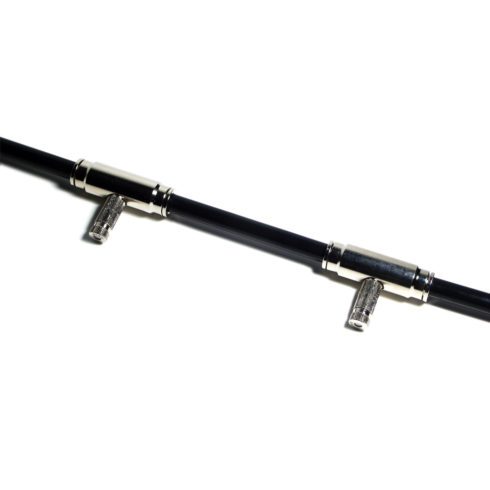

Hochdruckschlauch mit Schnell-Steck-Verbinder bis 180 bar

Schneidringverschraubung für flexible Hochdruckleitungen

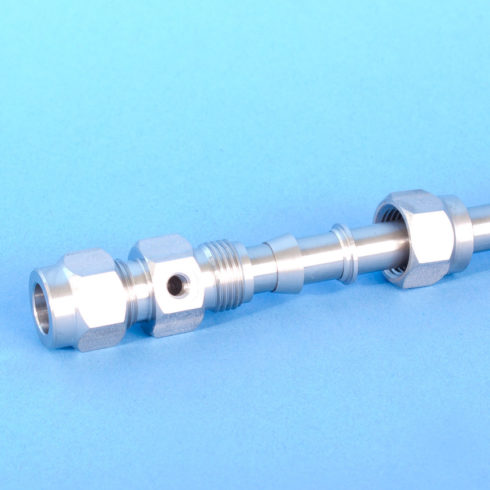

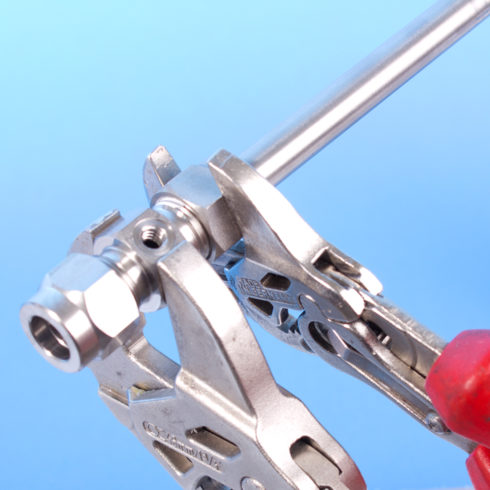

Schneidringverschraubung für Edelstahlrohr zur Selbstmontage

Einfachste Handhabung & schnelle Montage

Verschraubungen bis 420 bar

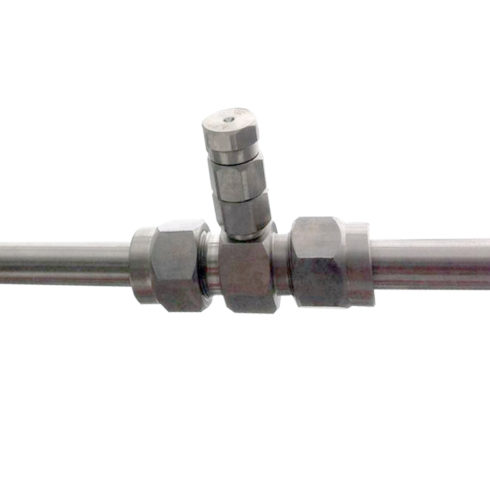

Edelstahlleitung mit Nebeldüsen

Hochdruck-Schlauchleitung

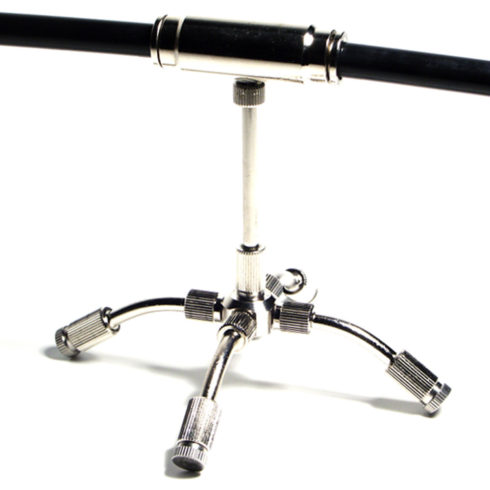

Sternverteiler

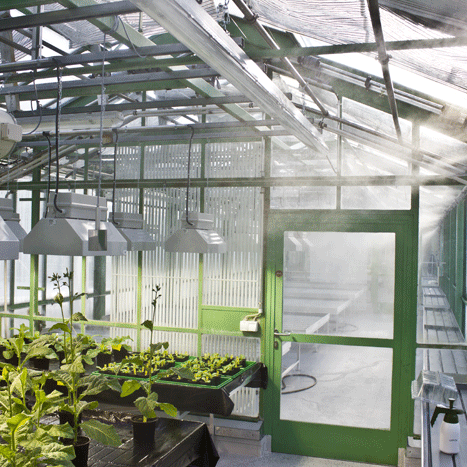

Luftbefeuchtung mit bis zu 95 % rel. Feuchte in einem Gewächshaus für Forschung
